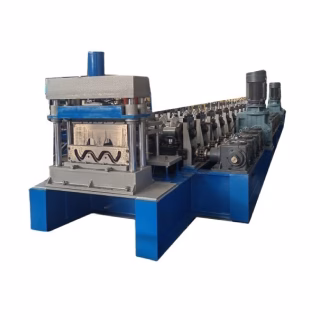

เครื่องขึ้นรูปราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร (Guard Rail)

เครื่องขึ้นรูปราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร (Guard Rail) เป็นอุปกรณ์เฉพาะที่ใช้ในการผลิตแผงกั้นทางหลวง ต่อไปนี้เป็นรายละเอียดเกี่ยวกับเครื่องขึ้นรูปราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร (Guard Rail)

หลักการทำงาน

เครื่องขึ้นรูปราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร (Guard Rail) ส่วนใหญ่จะแปรรูปวัตถุดิบให้เป็นแผ่นราวกั้นโดยผ่านขั้นตอนต่อไปนี้:

1. การป้อนวัสดุ: นำม้วนคอยด์วางบนเครื่องคลายเหล็ก(Decoiler) และคลี่ออกด้วยมอเตอร์ขับเคลื่อน ซึ่งจะคลายออกและหยุดแบบอัตโนมัติ
2. การปรับระดับ: วัตถุดิบจะถูกปรับระดับด้วยเครื่องปรับระดับเพื่อขจัดความโค้งงอและการบิดเบี้ยว ทำให้มั่นใจได้ว่าวัตถุดิบมีความเรียบเสมอกัน
3. การเจาะรู: จะทำการเจาะรูบนแผ่นเหล็กก่อนรีดขึ้นรูป
4. การขึ้นรูป: หลังจากเจาะรูแล้ว แผ่นเหล็กจะถูกลูกรีดทำการรีดขึ้นรูป ซึ่งลูกกลิ้งหลายตัวจะค่อยๆ ดัดแผ่นเหล็กให้เป็นรูปทรงของราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร

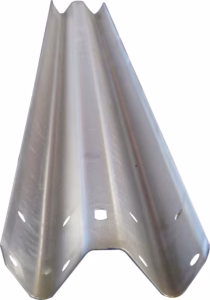

5. การตัด: แผ่นราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร ที่ขึ้นรูปแล้วจะถูกตัดให้ได้ความยาวตามที่กำหนด เพื่อให้ได้ผลิตภัณฑ์แผ่นราวเหล็กลูกฟูกกันรถสำหรับทางสัญจรตามที่ต้องการ

องค์ประกอบของอุปกรณ์

1. รางป้อนวัตถุดิบ: ใช้สำหรับวางม้วนวัตถุดิบ โดยปกติจะมีฟังก์ชันป้อนอัตโนมัติเพื่อให้การผลิตดำเนินไปอย่างต่อเนื่อง
2. ชุดปรับระดับ: ใช้สำหรับปรับระดับแผ่นเหล็กเพื่อให้ได้พื้นผิวที่เรียบเสมอกัน
3. ชุดปั๊มเจาะรู: ทำหน้าที่เจาะรูบนแผ่นเหล็กก่อนเข้ากระบวนการรีดขึ้นรูป

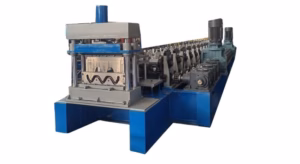

4. ชุดขึ้นรูป: ประกอบด้วยลูกกลิ้ง(Roller) ทำหน้าที่รีดขึ้นรูปแผ่นเหล็กให้เป็นรูปทรงของราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร โดยการรีดขึ้นรูปที่ได้ตั้งค่าลูกกลิ้งไว้แล้ว
5. ชุดเครื่องตัด: เมื่อขึ้นรูปเสร็จแล้วชุดเครื่องตัดจะตัดแผ่นราวเหล็กลูกฟูกกันรถสำหรับทางสัญจร ให้ได้ความยาวตามที่กำหนด
6. ระบบควบคุม: ระบบควบคุมไฟฟ้าคอนโทรล เช่น ตัวควบคุม PLC และหน้าจอสัมผัส ถูกนำมาใช้เพื่อให้การทำงานเป็นไปโดยอัตโนมัติและควบคุมอุปกรณ์ได้อย่างแม่นยำ

พารามิเตอร์ทางเทคนิค

1. ความหนาของวัตถุดิบที่สามารถรีดได้: โดยทั่วไปอยู่ที่รุ่นของเครื่องจักรและลูกกลิ้งที่ออกแบบมา
2. ความเร็วในการขึ้นรูป: ความเร็วในการขึ้นรูปขึ้นอยู่กับความหนาของแผ่นเหล็ก รูปแบบของชิ้นงานที่ และอุปกรณ์ส่วนต่างๆของตัวเครื่อง
3. ความแม่นยำในการเจาะ: มีความแม่นยำของตำแหน่งและขนาดของการเจาะ โดยทั่วไปประมาณ ±0.5 มม.
4. กำลังไฟฟ้า: กำลังไฟฟ้าของเครื่องขึ้นรูปราวกั้นความเร็วสูงนั้นขึ้นอยู่กับคุณสมบัติและมอเตอร์ขับเคลื่อน
